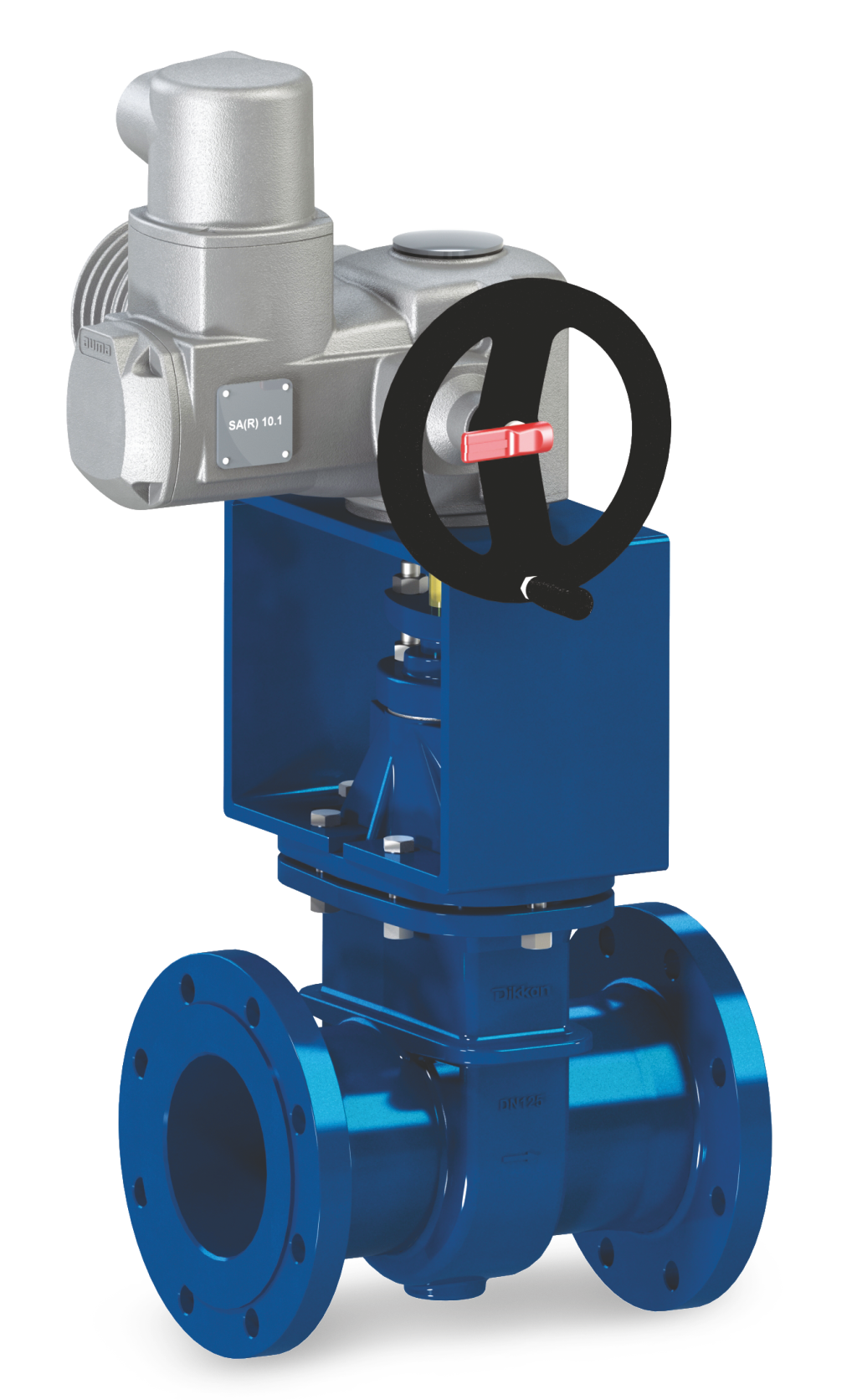

Sürgülü Vana Bevel Di̇şli̇ Kutulu

Metal Si̇tli̇ Sürgülü Vana

Sfero Döküm
Bronz

Teknik Özellikler

Standart	DIN EN 1171 (DIN 3352 T2)
Face to face	EN 558 Series 14 (DIN 3202 F4)
Flange dimension	DIN Flanges acc. to EN 1092-2/B (DIN 2501)
Flange connection	PN 10/16
Options	Spur gearbox, Actuator

Bize Ulaşın
Dikkan Valve
Kemalpaşa OSB Mah.
İzmir Kemalpaşa Asfaltı Cad.
No:30 İç Kapı No:1,
Kemalpaşa / İzmir / Türkiye
Telefon: 0090 232 877 17 14
Fax: 0090 232 877 17 15

E-Posta Gönder

My Dikkan

Sitenin tüm işlevlerini ve avantajlarını kullanabilmek için bir kullanıcı hesabına ihtiyacınız vardır.

Kayıt Ol / Giriş Yap

			Working pressure [bar]	Hydro test pressure [bar]
Bore	Pressure rating	120°C	Casing	Closure
DN 40 - DN 150	PN 16	16	24	17.6

Part No.	Component	Ductile Iron / Bronze	Ductile Iron / SS
1	Body	EN-GJS400-18-LT(GGG40.3)	EN-GJS400-18-LT(GGG40.3)
2	Bonnet	EN-GJS400-18-LT(GGG40.3)	EN-GJS400-18-LT(GGG40.3)
3	Wedge (≤ 100)	CuSn5Zn5Pb5 (Rg5)	EN-GJS400-18-LT(GGG40.3)
4	Wedge (≥ 125)	EN-GJS400-18-LT(GGG40.3)	EN-GJS400-18-LT(GGG40.3)
5	Seats	CuSn5Zn5Pb5 (Rg5)	AISI304 (1.4301)
6	Stem	CuZn39Pb3 (Ms58)	X20Cr13 (1.4021)
7	Bolts, nuts	Steel	Steel
8	Bonnet gasket	Asbestos-free	Asbestos-free
9	Gland packing	PTFE	PTFE
10	Gearbox housing	Cast iron	Cast iron

DN [mm]	Max. WP [bar]	Flange Connection	ØD [mm]	L [mm]	H [mm]	e [mm]	Ød [mm]	AUMA Gearbox	Torque [Nm]	Ratio	Turns to close	Weight [kg]
40	16	PN16	150	140	402	230	200	GK 10.2	23	2:1	28	21
50	16	PN16	165	150	402	230	200	GK 10.2	24	2:1	30	23
65	16	PN16	185	170	420	230	200	GK 10.2	29	2:1	34	27
80	16	PN16	200	180	444	230	200	GK 10.2	31	2:1	40	31
100	16	PN16	220	190	475	230	200	GK 10.2	39	2:1	54	39
125	16	PN16	250	200	570	230	200	GK 10.2	51	2:1	52	55
150	16	PN6	285	210	596	230	200	GK 10.2	59	2:1	60	66
