Kelebek Vana Double Flanş Tip

Sfero Döküm
Paslanmaz Çelık
NBR Yapıştırılmış Astar

Teknik Özellikler

Kelebek Vana Double Flanş Tip - Teknik Özellikler
Flanştan Flanşa Uzunluk	EN 558 Serisi 13 Kısa Flanştan Flanşa Uzunluk
Flanş Bağlantısı	DIN PN10, PN16
Opsiyonlar	Kol, Dişli Kutusu, Aktüatör, EPDM Kaplama

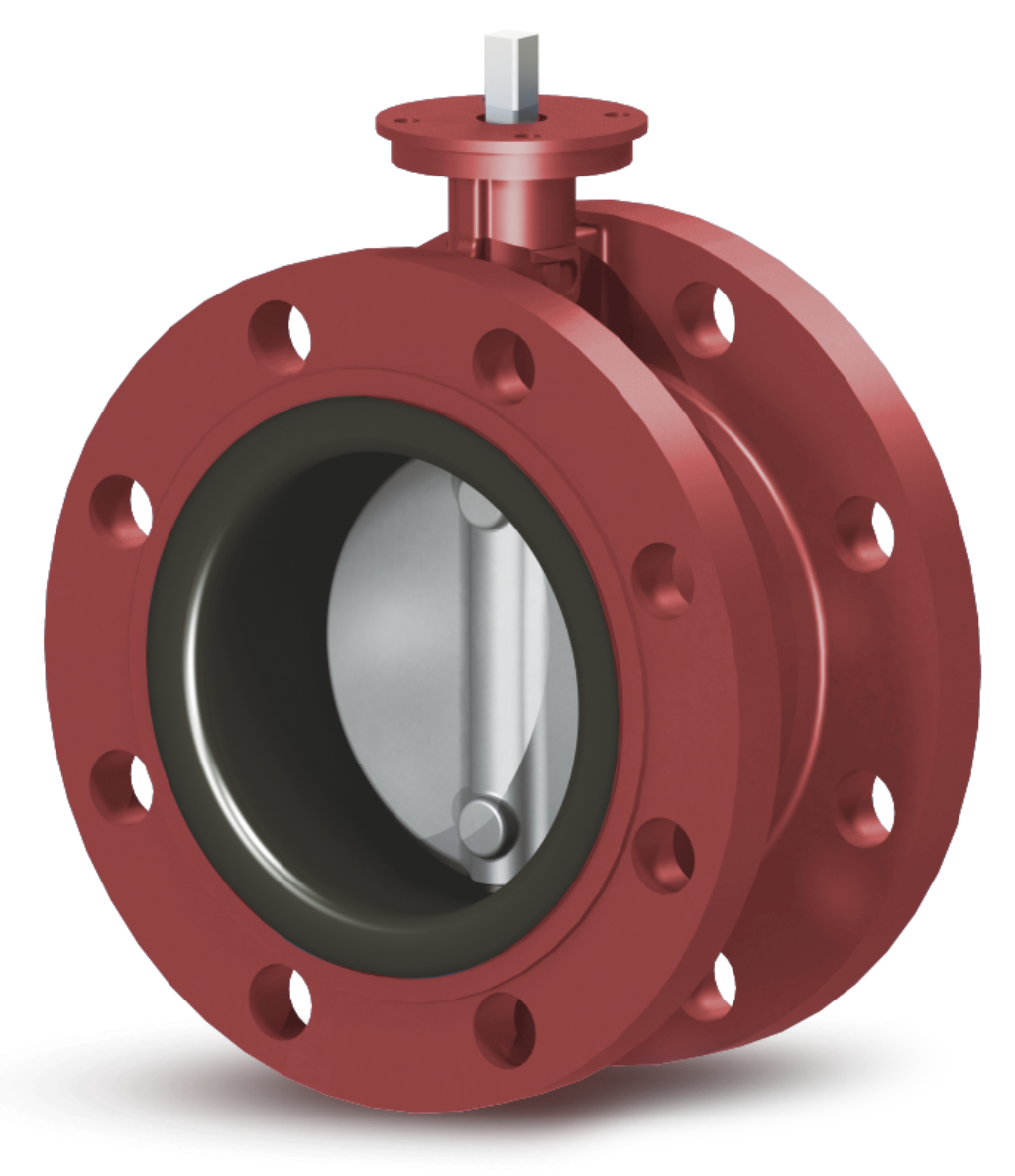

Sfero döküm Dikkan kelebek vanalar, çift flanşlı tip: merkezi disk, tek parça mil, NBR yapıştırılmış astar, paslanmaz çelik disk. Kauçuk hat gövdeye vulkanize edilmiştir. ISO 5211 üst flanşı; kol, dişli kutusu ve aktüatör ile çalıştırmaya uygundur. Yapı boyu ölçüleri EN 558 Seri 13 standardına uygundur.
Endüstriyel ve denizcilik hizmetleri.

Kelebek Vana Double Flanş Tip teknik föy

Bize Ulaşın
Dikkan Valve
Kemalpaşa OSB Mah.
İzmir Kemalpaşa Asfaltı Cad.
No:30 İç Kapı No:1,
Kemalpaşa / İzmir / Türkiye
Telefon: 0090 232 877 17 14
Fax: 0090 232 877 17 15

E-Posta Gönder

My Dikkan

Sitenin tüm işlevlerini ve avantajlarını kullanabilmek için bir kullanıcı hesabına ihtiyacınız vardır.

Kayıt Ol / Giriş Yap

Kelebek Vana Double Flanş Tip - Basınç ve Sıcaklık Aralıkları
Çap	Basınç sınıfı	NBR - 80°C	Gövde	Kapatma elemanı
		Çalışma basıncı [bar]	Hidrostatik test basıncı [bar]
DN 50 - DN 150	PN16	16 bar	24	17,6
DN 200 - DN 700	PN10	10 bar	15	11

Kelebek Vana Double Flanş Tip - Malzeme Özellikleri
Parça No.	Komponent	Malzeme
1	Gövde	EN-GJS400-15	EN-JS1030	GGG40
2	Disk	GX5CrNiMo19-11-2	1.4408	AISI316
3	Mil	X20Cr13	1.4021	AISI420
4	Astar	NBR	NBR	NBR

Kelebek Vana Double Flanş Tip - Boyutlar ve Sipariş Kodları
DN [mm]	Flanşlar Arasına Montaj	ØD [mm]	□d1 [mm]	e1 [mm]	H [mm]	H1 [mm]	Ød2 [mm]	L [mm]	Ød3 [mm]	Ød4xn [mm]	b[mm]	Ağırlık [kg]	Dikkan Sipariş Kodu
40	PN16	150	11	25	115	55	90	33	70	9x4	19,	5,3	D285KK67XPPP18400400000
50	PN16	165	11	25	118	67	90	108	70	9x4	19,	7,	D285KK67XPPP18400500000
65	PN16	185	11	25	126	74	90	112	70	9x4	19,	8,5	D285KK67XPPP18400650000
80	PN16	200	11	25	133	95	90	114	70	9x4	19,	10,	D285KK67XPPP18400800000
100	PN16	220	11	25	147	110	90	127	70	9x4	19,	12,	D285KK67XPPP18401000000
125	PN16	250	14	20	160	130	90	140	70	9x4	19,	17,	D285KK67XPPP18401250000
150	PN16	285	14	20	180	145	90	140	70	9x4	19,	20,	D285KK67XPPP18401500000
200	PN10	340	17	30	204	175	90	152	70	9x4	20,	26,	D285KK67XPPP18302000000
250	PN10	395	22	30	245	220	125	165	102	11x4	22,	40,	D285KK67XPPP18302500000
300	PN10	445	22	35	290	250	125	178	102	11x4	24,5	54,	D285KK67XPPP18303000000
350	PN10	505	27	30	315	280	150	190	125	14x4	26,5	84,	D285KK67XPPP18303500000
400	PN10	565	27	40	400	350	150	216	125	14x4	28,	119,	D285KK67XPPP18304000000
450	PN10	615	36	40	430	374	175	222	140	18x4	30,	175,	D285KK67XPPP18304500000
500	PN10	670	36	40	460	426	175	229	140	18x4	31,5	200,	D285KK67XPPP18305000000
600	PN10	780	46	54	525	490	210	267	165	22x4	36,	293,	D285KK67XPPP18306000000
700	PN10	895	46	54	625	520	300	292	254	18x8	39,5	416,	D285KK67XPPP18307000000
